「昔からこの方法でやってきた」専門工事職の既成概念を打ち破る、マンション施工の改善案

マンション建設のムダな作業とは？

マンション建設では、上の写真のように、スラブや梁の型枠施工後に、バルコニーや廊下のPC版をセットします。

サポート2列の上に、端太角(バタ角)をセットし釘止め、その上にPC版をセット。暫定の場所に降ろしたら、隣のPC版との目地、外面の出入りを合わせて、内側の梁筋などとの位置を12mm鉄筋で固定、という手順です。

しかし、この調整がなかなか上手くいかず、時間ロスが発生します。目地を合わせようとして、すでにセットしてあるPC版からレバーブロックで引っ張ると、先行したPC版まで動いてしまい、何度も調整する羽目になります。

マンションの施工方法を改善するアイディア

そこで私は、専用の金物を製作するという対策を考えました。

1. バルコニーPC版の形状を生かし、まずはフルPC部分(どぶから外部立ち上がり部分)を利用して、内外を挟み込み、締め付けることによって、先行して取り付けたPC版と外の面を合わせる。
2. 目地は、置くだけで目地が確保できるもの(アングルに目地分のプレートを溶接したもの)を作り、転用しやすいように取っ手をつける。

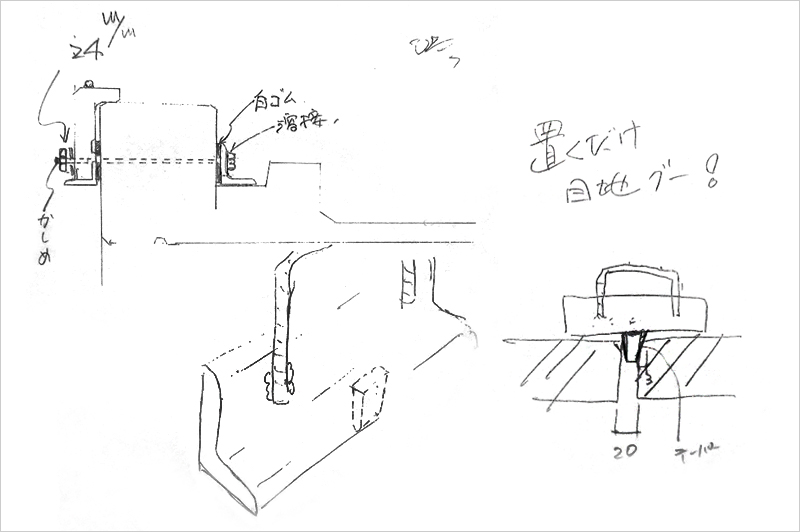

下図は2つの案をイメージして描いたスケッチです。

【スケッチ】マンションのバルコニーの施工方法を改善するためのアイディア

バルコニーPC版の取付け時間を削減

早速、金物を製作して、使ってみました。

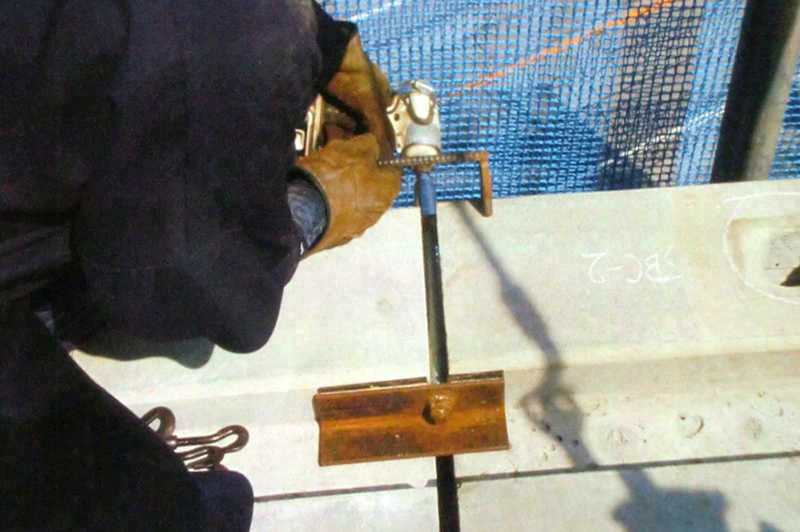

バルコニーPC版を暫定の位置に置き、目地部分を利用して金物で挟み込み、インパクトレンチで締めこむ。なかなかいい感じです。

自作の金物でバルコニー施工に使ってみる

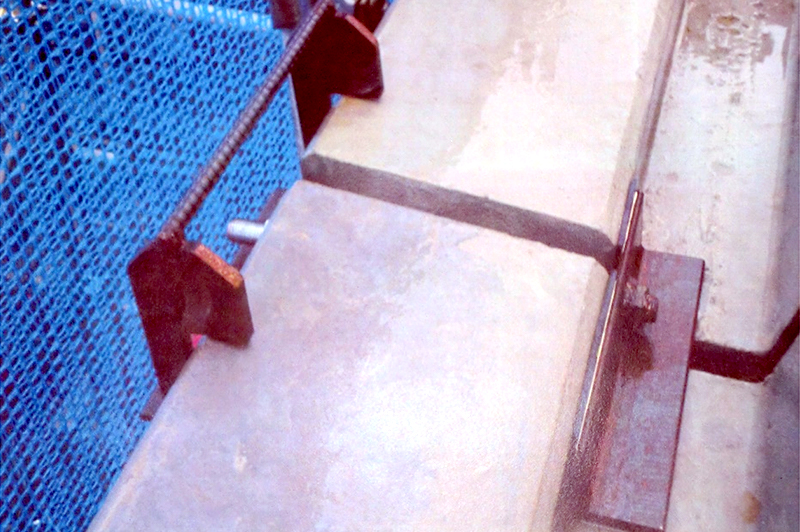

外部になるプレートは、落下を防止するためPC版天端に引っかかるように設計してあります。

あとで仕上がっている部分を利用するため、錆が付着することを防止する目的で、接触部分は、白ゴムを貼り付けました。

自作の金物でバルコニーの施工方法を改善

そして、試作品の効果が確認できたため、1フロアー分の数量を製作。

その結果、取り付け時間を約3分の1まで削減することに成功しました。

■バルコニーPC版の取付け時間

金物使用前・・・1枚あたり平均 20分

金物使用後・・・1枚あたり平均  7分

バルコニーPC版の取付けは、微調整が面倒な作業で時間がかかりますが、施工方法を工夫すれば、施工効率が上がることを証明できました。

生産性向上の可能性はたくさんある

この事例は昔の話ですが、毎日の作業や、大変だと思っている作業、時間がかかっても仕方ないなどと思っている普段の作業にも、改善の可能性はたくさん潜んでいるかもしれない、という考え方が建設現場では大事ではないかと思います。

どなたにも、問題解決のための発想力がそなわっているはずです。ご参考ください。
