「H型PCパイル（H-PV工法）」とは
先日、ある現場の杭工事で「H型PCパイル（H-PV工法）」を使用しました。
H型PCパイルとは、プレストレス構造のプレキャスト杭状地盤補強材。このH型PCパイルで施工する工法名を「 H-PV工法」と言います。
H-PV工法は、オーガーを用いて、設計時に計画された深度まで地盤を掘削した後、掘削孔中に杭を建て込みます。そして、高周波振動と圧入力を併用して所定深度まで貫入させ、基礎下部に配置する工法です。
杭工事の概要は、下記のとおりでした。
- 杭種別 H型PCパイル(200×200)
- 杭打設工法 H-PV工法
- 杭長さ・本数（外周） L=4.0m 58本
- 杭長さ・本数（内部） L=5.0m 85本
この現場での工事を例に、H-PV工法の施工手順をお伝えします。
H型PCパイル（H-PV工法）の施工手順
まず杭の材料を搬入します。

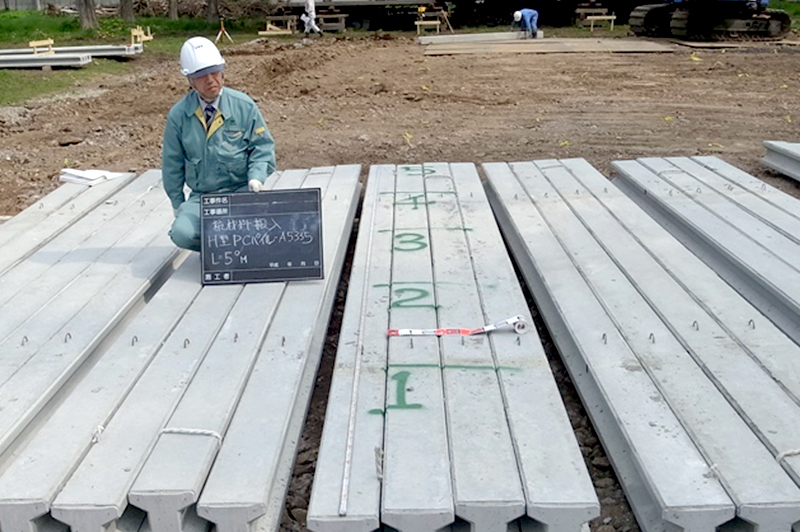

PCパイル打設 杭の材料搬入

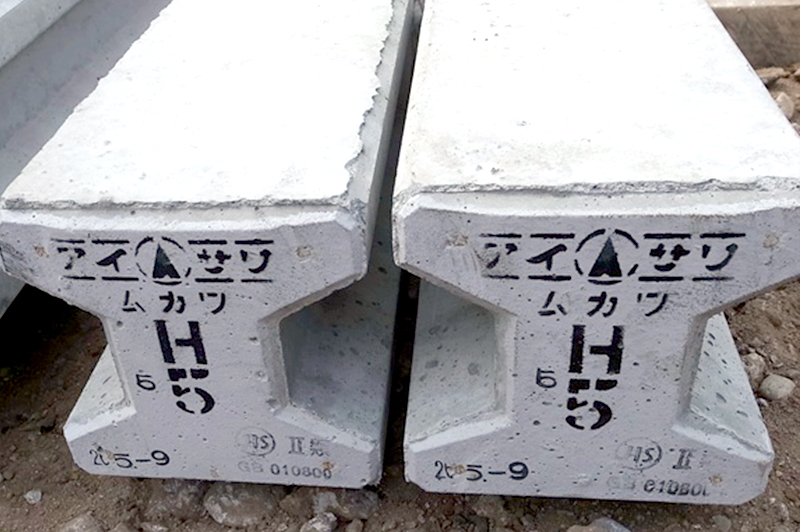

會澤高圧コンクリート鵡川工場の製品
コンクリート面に記載されている「ムカワ」という文字は、北海道の鵡川(ししゃもの産地で有名）にある工場（會澤高圧コンクリート株式会社 鵡川工場）の製品であることをあらわしています。
そして、施工手順は、次の通りです。

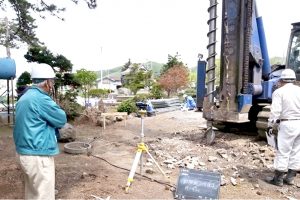

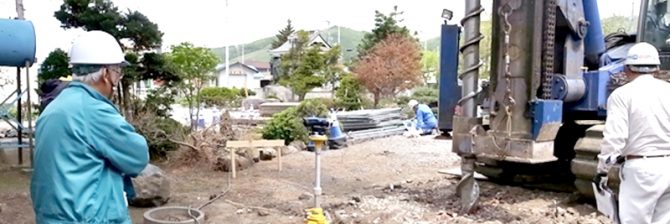

1.杭芯セット
杭芯をセットします。
2.掘削
機械を設置し、オーガーで孔削します。
3.杭の建込み
孔削した箇所に、杭を建て込みます。
4.振動圧入
杭を圧入します。
5.施工完了
以上で、施工完了です。
3分で。。。解ったかも( ゜Д゜)
Σ(ﾟДﾟ；ｴｰｯ!
お、おぅ。。。わかっt
