「ケーブル敷設工事」の素朴な疑問を電気の専門家に聞いてみた

  • 技術を知る
野口 英郎 野口 英郎
公開日:2021.09.09
  • シェア
  • Tweet
  • このエントリーをはてなブックマークに追加
  • 0 コメント
  • メールで共有

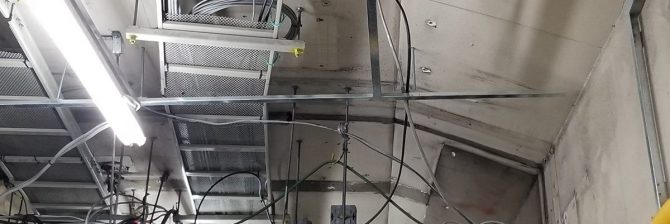

※写真はイメージです

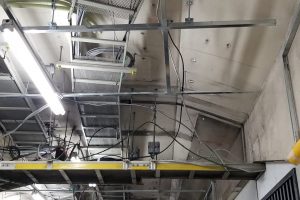

※写真はイメージです

目次
  1. 電気に関する素朴な疑問
  2. ケーブルの長さや重ね方について
  3. 知っているのと知らないのとでは雲泥の差

電気に関する素朴な疑問

ここ一年ほど、北関東のプラント工事に安全専任として関わっている。現場は最後の詰めに入ったところだ。

私の所属する会社では、大きなパネル類の荷揚げはほぼ終了しているが、やっとラック類の取り付けが7割ほど完了しただけで、これから本格的なケーブル敷設工事が始まろうとしている。

私の本職は建築の現場管理だが、今は電気計装関係の会社に所属している。建築現場で少しは電気に関わったこともあるが、正直、私の知識はほぼ素人レベルでしかない。

せっかくその道のプロが周りにたくさんいるので、ここぞ!と言わんばかりに色々聞いて勉強させてもらおうと考えた。電気の専門家たちに同じ質問をしてみて、どんな答えが返ってくるのか、どんな手法や考え方があるのかを聞いて回ることにした。

【年収700万円以上】 建築・土木施工管理の求人[PR]

ケーブルの長さや重ね方について

さっそく、プロたちに素朴な疑問を2つぶつけてみた。まず1つ目は、「ケーブルの長さ」だ。

ケーブルの長さも、人間が計算するので時には間違うこともあるだろうし、経路が変わって、予定より長くなることだってあるだろう。短くなる分には切断できるだろうが、仮に長さが足りなくなったらどうするのだろうか?

プロたちの回答は「ケーブルは原則、途中で繋いではいけない。仮に長さが足りなくなった場合は、よほどのことがない限り、全部やり直しをする!」という答えがほとんどだった。

ここでいう”よほど”とは、工期が間に合わない、材料そのものがない場合などのことを言うらしい。

そして2つ目は、ケーブルラックにも寸法の制約があり、狭い場所を通る幅の狭いラックなどに大量のケーブルが敷設される場合、ケーブルが重なって二重にも三重にもなってしまう。その時、ケーブルの重ね方に何か決まりはあるのか?

これについては、「太く重量のあるケーブルが下にくるように、現場では、太いケーブルから敷設を始め、順に細いケーブルにする」という答えが返ってきた。

その理由は、ケーブル本体の重量の影響を避けたいことと、通電の際にケーブルから発せられる熱の量に関係しているらしい。

熱が発生すると電流が通りづらくなるので、ケーブルの重なりの量もしっかり計算されてるということが分かった。厳密に言えば、北海道と沖縄では、ケーブルの許される重なりの量は同じではないらしい。

「ケーブルがラックからはみ出していたり、盛り上がったりしてるのは明らかにオカシイと思っていい!」ということも教わった。

だが、オカシイ箇所を見つけたとしても、正確には、熱の影響で不具合が発生するかしないかは、通電してみないと分からないことも多いそうだ。

次のページ知っているのと知らないのとでは雲泥の差
