どこから引っ張る?仮設アンカーの緊張工!
突然ですが、みなさんは仮設アンカー工で「緊張工」の際に、どこから引っぱりますか?
横にズラーッと長い仮設アンカーってありますよね。
その中には2本打って、腹起しを設置して、そして掘削して、また仮設アンカー打って……の繰り返しの現場もあります。
横にドーンと長いアンカーはちょっと嬉しいものですが、「緊張」にはちょっとしたコツが必要です。
仮設アンカーを緊張する順番は?

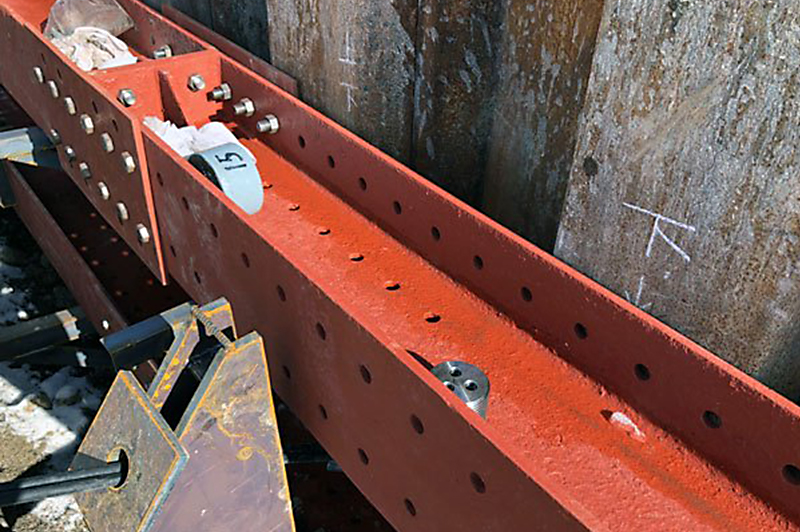

まず削孔後に、ブラケット溶接し、腹起しH鋼を乗せ、鋼製台座を設置します。
その後、受圧プレートを乗せて、緊張するんですが、その際の緊張工に順番って、ちゃんと考えていますか?
下図は、上から見た図です。
この3本の仮設アンカーを緊張するとします。
どれから施工しますか?

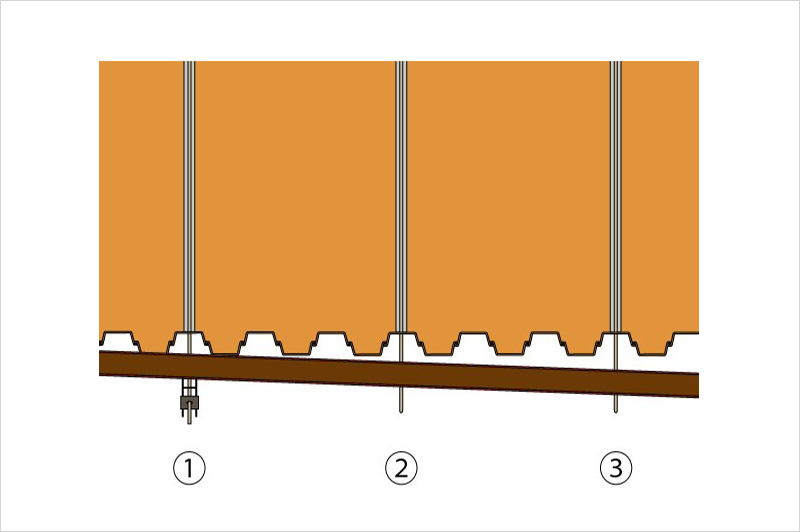

下図は、①から緊張した図です。
これだと腹起しが、斜めになってしまいます。
この状態で②を緊張すると、①に変な負荷が掛かってしまいます。
そして、延長の長い腹起しだと、最悪の場合、腹起しがブラケットから落ちます!もし、腹起しが落ちた時、周囲に誰かいたらと思うと恐ろしいです!
最終的にはうまくシートパイルと馴染みますが、やはり偏荷重が掛からないようにするためには、真ん中からの緊張が望ましいです。

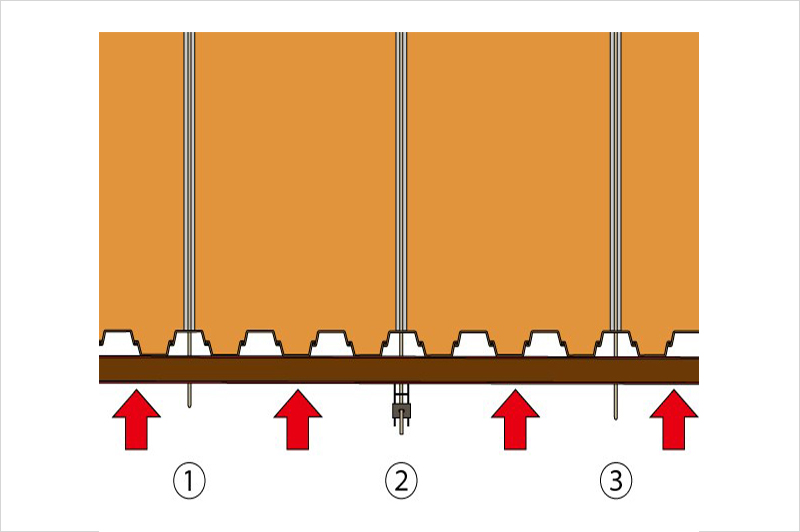

真ん中の②から緊張する事で、腹起しが全体的にシートパイルに着きます。
この後は左右どちらからでも緊張出来ます。
横に長い場合は、極力真ん中を緊張して、その後、左右どちらかに行ったほうが、良い緊張が出来ます。
だいたい真ん中のアンカーを緊張して左右どちらかに移動してください。

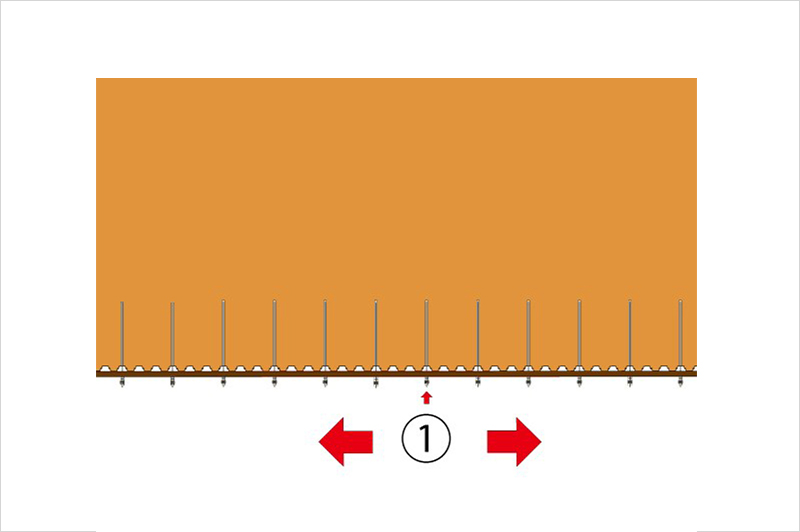

上図は真ん中を1番に緊張し、左右どちらかに行くと言う意味です。
