土木工事の2次元図面という弊害
そもそも、実際の土木構造物は3次元なのに、2次元図面で設計・施工すること自体に弊害が多かった。
例えば、道路改良工事で側溝と電柱が干渉する設計の不整合があっても、2次元図面では発注者や設計者が気付かない場合もある。また、発注者の指示通りに施工すると建機が横転するのが明らかな場合もある。そこで施工者は発注者に対して、変更計画を説明するのだが、2次元図面ではなかなか不整合を理解してもらえない。
その点、「TREND-CORE」に平面図、縦断図、横断図を取り込んで、半自動的に3Dデータ化してしまえば、素人でも設計の誤りは一目瞭然となる。地域住民に工事内容を説明する際も、3Dの動画であれば交通規制への理解も得やすい。

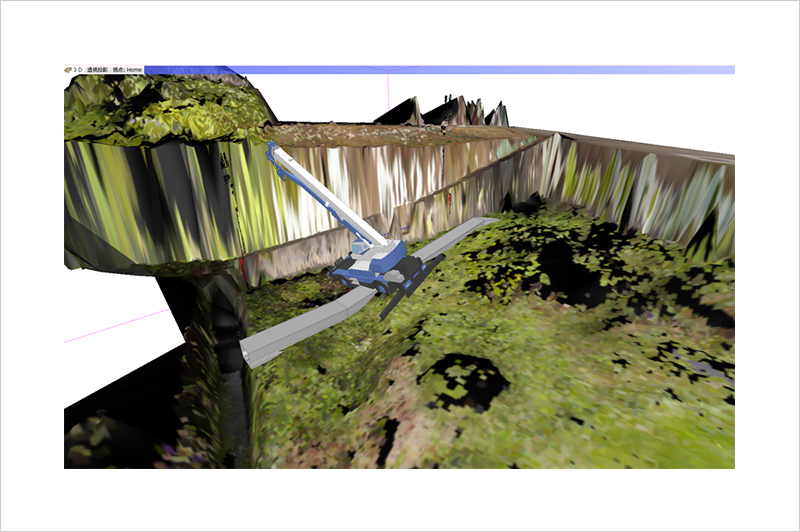

3次元化することで建機が横転する危険性を伝えやすくなる。
また、現場作業員も2次元図面だけでは、全員が職長と同じ施工手順をイメージすることは難しい。計画の位置や高さも把握しにくい。そのため大矢氏は、3次元設計データを利用して、施工ステップが分かる動画を作成し、それを着工前に作業員や発注者に見せている。
「全員が同じ施工手順のイメージを共有するだけで、現場でのムダな動きや手戻りが減り、その結果、誰も損せずに利益が増える。」
3次元データはICT建機のMC(マシンコントロール)にも活用している。
3D設計データとDropbox
3Dデータの活用と両輪をなしているのが、クラウドによる情報共有だ。正治組では「Dropbox Business」を使い、施工計画書や実行予算書、工事写真帳、施工図面、数量計算書を社員全員が共有している。これは業務進捗の把握だけでなく、社員教育にも役立っている。
もし後輩が分からないことがあっても、先輩の施工データを過去分も含めて、すべて覗くことができるため、いちいち質問しなくても理解できる仕組みだ。もう正治組では社員同士のメールをほとんど使っていない。Dropboxに図面を入れておけば、そっちのほうが確実だからだ。

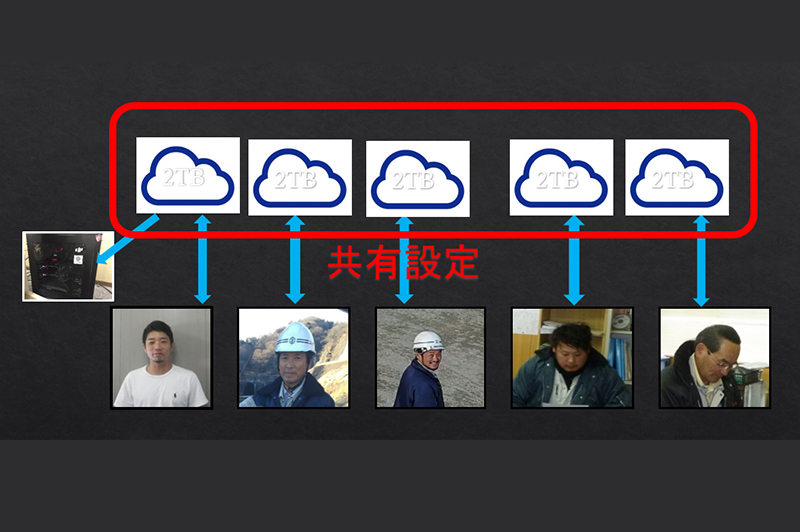

正治組のDropbox共有設定
「Dropboxはクラウド上に施工データを保存しているので、たとえ現場事務所のサーバーが壊れてデータが消えても復元できる。今までデータが吹っ飛んで自殺した技術者を何人も知っているので、Dropboxは会社と自分を守るためにも入れておくべき。」
今、正治組では入社2年目の社員が、県発注の堰堤工事の現場代理人を務めている。昔であれば10年以上の監督経験がなければ任せられない仕事だったが、「3D設計データの活用」「丁張り不要」「クラウド利用による共有」という正治組の常識がこれを可能にしている。
